　　電纜故障的探測一般要經過診斷、測距、路徑測尋和定點四個步驟。

　　診斷

　　電纜故障性質的診斷，即確定故障的類型與嚴重程度，以便于測試人員對癥下藥，選擇適當的電纜故障測距與定點方法。

　　用兆歐表、萬用表測量故障電阻，確定電纜故障是***阻還是低阻;是閃絡還是封閉性故障;是接地、短路、斷線，還是它們的混合;是單相、兩相，還是三相故障。

　　電纜故障測試儀測距

　　測試時，先用閃測儀低壓脈沖功能，對電纜各相分別進行全長測試，看三相對鎧裝測試時，測試波形是否一致。對大部分***阻故障，各相測試波形是一致的。對低阻故障以及存在斷相故障的***阻故障，故障相測試波形與測試的電纜全長就不一致，這樣就可以直接用低壓脈沖測試出故障距離。

　　測試時向電纜注入一低壓脈沖，該脈沖沿電纜傳播到阻抗不匹配點，如短路點、故障點、中間接頭等，脈沖產生反射，回送到測量點被儀器記錄下來(圖1)。波形上發射脈沖與反射脈沖的時間差△t，對應脈沖在測量點與阻抗不匹配點往返一次的時間，已知脈沖在電纜中的波速度V，則阻抗不匹配點距離，可由下式計算 L=V·△t2

　　路徑路徑測尋

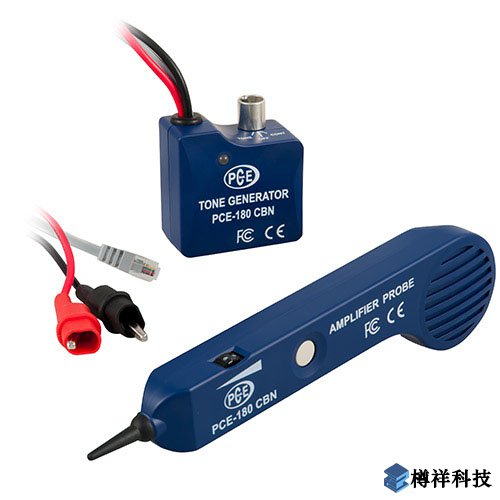

　　在尋找電纜路徑時，應將電纜對端相或鎧與地連接，然后將電纜路徑測試信號發生器在

　　測試端接好，兩個測試鉗分別夾到對端已環路的相或鎧與地之間，打開電源后，便可手持信號接收機尋找電纜路徑。

　　用此方法測試，對于埋深1.5米以內的電纜，測試范圍能夠達到3公里，并且其他并行的運行電纜，對探測沒有影響。對于電纜的斷線故障，亦可用此方法精確定位，接線方式為“紅”色測試鉗接故障相，“黑”色測試鉗接地，延電纜路徑查找時，故障點前后信號強度差距很大。如果電纜較短，不必到對端環路便可直接進行測試，但信號傳輸距離會小于1公里。

　　確定精準點

　　用***壓閃絡法測試時，不管電纜故障是***阻故障，還是低阻故障，均可用***壓沖閃法進行測試。對于用低壓脈沖能夠直接測試出故障距離的低阻或斷線故障，一般也要用***壓沖閃進行驗證測試及故障點的精確定點。

　　***壓閃絡法測試時，要注意，不管電纜是單相故障還是多相有故障，對一根故障相測試時，其它的電纜相線要與電纜鎧裝短路，以減少其它電纜的干擾，提***測試精度。***壓閃絡法測試完畢，確定了故障距離，就可以進行故障精確定點。采用聲磁同步定點儀時，故障定點與路徑探測工作可以同步進行。
