油式旋片式真空泵是真空行業量大面廣的產品，廣泛應用于冶金、醫藥、化工、電子等行業。正確的使用及良好的維護不僅可以延長泵使用壽命，同時可以節約不少費用。通過對油式旋片真空泵工作原理介紹以及日常維護方法闡述，再結合兩個實際維修案例分析，得出油式旋片式真空泵日常保養維護和維修方法，可為該泵使用者提供一種參考。

　　真空本指沒有任何事物粒子存在的空間，但什么都沒有的空間是不存在的。工業上的真空指的是氣壓比一標準大氣壓(101.325kPa)小的氣體空間，是指稀薄的氣體狀態。真空環境可粗略地分為：低真空>102 Pa，中真空102~10-1 Pa，***真空10-1~10-5 Pa 和超***真空<10-5 Pa。通常，把能夠從密閉容器中排出氣體或是容器中的氣體分子數目不斷減少的設備稱為真空獲得設備或真空泵。

　　1、真空泵介紹及分類

　　真空泵是利用機械、物理、化學、物理化學等方法對容器進行抽氣，以獲得和維持真空的裝置。真空泵和其他設備(如真空容器、真空閥、真空測量儀表、連接管路等)組成真空系統，廣泛應用于電子、冶金、化工、食品、機械、醫藥、航天等部門。

　　真空泵按結構類型可分為機械式，噴射式和吸著式，凡是利用機械運動來獲得真空的泵稱為機械真空泵。按其工作原理及機構特點分為變容真空泵和動量傳輸泵，變容式真空泵是利用泵腔容積的周期性變化來完成吸氣和排氣以達到抽氣目的的真空泵。這種泵分為旋轉式和往復式兩種，旋轉式真空泵利用泵腔內轉子部件的旋轉運動將氣體吸入、壓縮并排出，主要有有以下4 類：(1)液環真空泵;(2)油封式真空泵;(3)干式真空泵;(4)羅茨真空泵。液環真空泵將帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時，把工作液體拋向泵殼形成與泵殼同心的液環，液環同轉子葉片形成了容積周期變化的幾個小的旋轉變容吸排氣腔。工作液體通常為水或油，所以亦稱為水環真空泵或油環真空泵。用水作工作液，極限壓強只能達到2000~4000 Pa。用油作工作液，可達130 Pa。文章中油式旋片真空泵屬于液環真空泵的一種，工作液為真空泵油。

　　2、油式旋片真空泵機構與工作原理

　　油式旋片真空泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。在泵腔內偏心地安裝帶有旋片的轉子，轉子槽中裝有旋片。轉子和旋片將定子腔分成吸氣和排氣兩部分。當轉子在定子腔內旋轉時周期性地將進氣口方面容積逐漸擴大而吸入氣體，同時逐漸縮小排氣口一側的容積將已吸入的氣體壓縮并從排氣口排出。旋轉時將真空泵油拋向泵殼形成于泵殼同心的油環，油環同轉子葉片形成了容積周期變化的幾個小的旋轉變容吸排氣腔。

　　圖2 所示為油式旋片泵的工作原理示意圖，泵其結構是利用偏心地裝在定子腔內的轉子(轉子的外圓與定子的內表面相切兩者之間的間隙非常小)和轉子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，始終沿定子的內壁滑動。

　　3、油式旋片真空泵使用與維護

　　3.1、油式旋片真空泵使用

　　和所有轉動設備一樣，油式旋片真空泵開機前需要在電機風葉處手動盤車，檢查泵內是否有異物卡住。之后加相應型號真空泵油到指定油位且在使用一周內或工作100 h 換油，因為新配件可能會產生雜質影響抽真空效果。禁止在泵進口放有容易被吸入泵內的東西，泵出口如有手動閥門一定要處于開啟狀態。然后點動，檢查轉向是否正確再繼續運轉。進口管線盡可能短易于保持密封性，以免泄漏減少真空度。

　　3.2、油式旋片真空泵維護

　　油式旋片真空泵工作介質為真空泵油，真空泵性能表現和油的質量及純度有著非常密切的關系。泵在使用過程中，所抽物料里的雜質和水非常容易通過抽氣進入真空泵油中，這種情況會嚴重影響真空泵工況甚至燒泵。所以，需要經常對真空泵油進行取樣觀察。筆者方法如下：在真空泵正常運轉后剛停機時(但注意***溫***壓傷人)油溫較***時，用透明瓶裝起來，在常溫時環境放置24 h 后，觀察有沒：顆粒沉淀物?有沒水沉下來?色彩暗淺?但需根據具體應用環境及操作介質而定。換油時應先將油箱內油放完，注入少量新油開機半分鐘后再將油放完，***后注入新的泵油到指定油位。

　　除了這種直接對真空泵油進行檢查更換外，在日常維護中還需要定期對進氣口過濾器濾芯，油霧分離濾芯，內置粉塵濾芯和葉片進行檢查清理，必要時更換。這樣也可以有效減少使用過程中對真空泵油的污染。

　　4、油式旋片真空泵維修案例

　　4.1、案例一

　　筆者現場遇到一油式旋片真空泵出現啟動后跳電現象。在排除電機故障后，打開電機散熱風扇罩對泵進行手動盤車無法盤動。憑借經驗判斷故障來自于泵腔體和轉子內部。該泵工作環境中含有粘稠狀物質，很有可能轉子被粘稠物質粘住導致電機負荷增大，不能帶動泵工作便啟動過載保護。

　　現場整個將泵拆回到維修間，對照圖紙逐步拆解后發現腔體內表面和轉子外表面都已經有物料粘卓在上面，導致轉子、旋片卡死在腔體里面。油式旋片真空泵工作原理就是轉子偏心地在腔體里做周期性運動進行抽氣及排氣，所以造成泵整體完全失效。

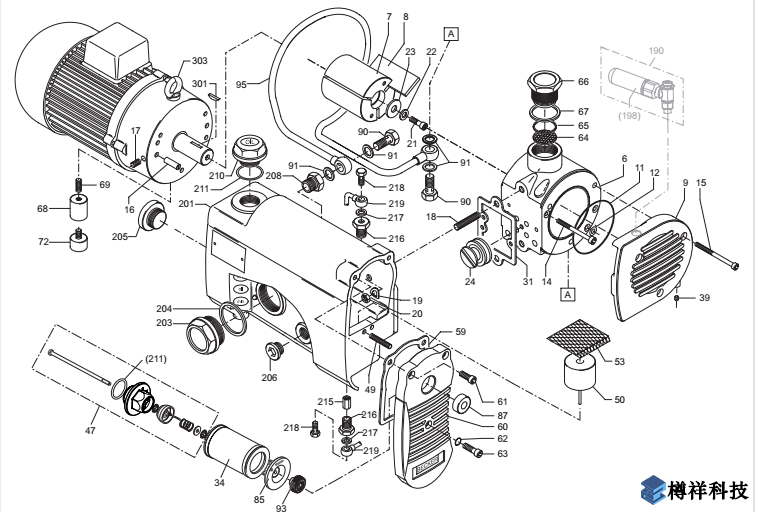

　　圖4 真空泵裝配圖

　　將泵完全拆解之后，轉子上物料需要徹底清理干凈。粘卓物料已經固化很難清理，同時放置在轉子中的旋片也不能拿出。而且轉子加工精度較***，表面不能用力或尖銳物體用力摩擦，同樣腔體也存在這個問題。我們找來相關溶劑，將轉子和腔體完全浸入。4 h 之后拿出，上面物料有的已經脫落，未脫落部分可用銅刮片輕輕掛掉，再用砂紙輕輕打磨后即可重新裝配。

　　裝回后的真空泵在抽真空性能上比之前略為下降。因為在掛腔體和轉子粘卓的物料后，腔體和轉子表面間隙會有所增大，導致其抽真空效果變化。同時這也和轉配人員熟練操作程度有關系。

　　4.2、案例二

　　在一次新泵試車過程中，由于排氣管上有一手動閥門沒有開啟氣體排不出，真空泵溫升過大導致進氣口的單向閥及其他膠體融化且吸入泵體，造成葉片與膠體雜質融合在一次滑動，直到***后葉片卡主不能動;腔體、轉子被含雜質的葉片刮花;軸承及油封***溫灼過;電機電流過大燒壞。

　　由于是新泵試車過程中出現問題，我們直接聯系到廠***過來幫我們處理該問題。隨后的維修工作在廠***方進行，筆者未過多參與。但通過和廠***技術人員溝通，此次處理問題的關鍵和案例一完全相似。都是對腔體和轉子進行清理和修復工作，并更換相關損毀的部件。通過此案例分析，泵排氣口***好安裝單向閥并且排氣管徑要大于或等于泵出口直徑。單向閥可以有效阻止泵外雜質水汽進入泵內，在泵運轉時單向閥可以自動被泵排氣流打開，不會造成蹩壓，導致泵意外損壞。

　　5、結語

　　油式旋片真空泵是利用轉子在裝有真空泵油的定子腔內旋轉時周期性地將進氣口方面容積逐漸擴大而吸入氣體，同時逐漸縮小排氣口一側的容積將已吸入的氣體壓縮并從排氣口排出來獲得真空。所以腔體、轉子和真空泵油的好壞決定著真空泵性能表現。在日常使用過程中，需要密切注意真空泵油質量?？梢越Y合實際工作條件和工作環境，制定出恰當的真空泵油和關鍵部件更換周期，確保真空泵***質量運轉。維修時對轉子和腔體也要格外注意。
