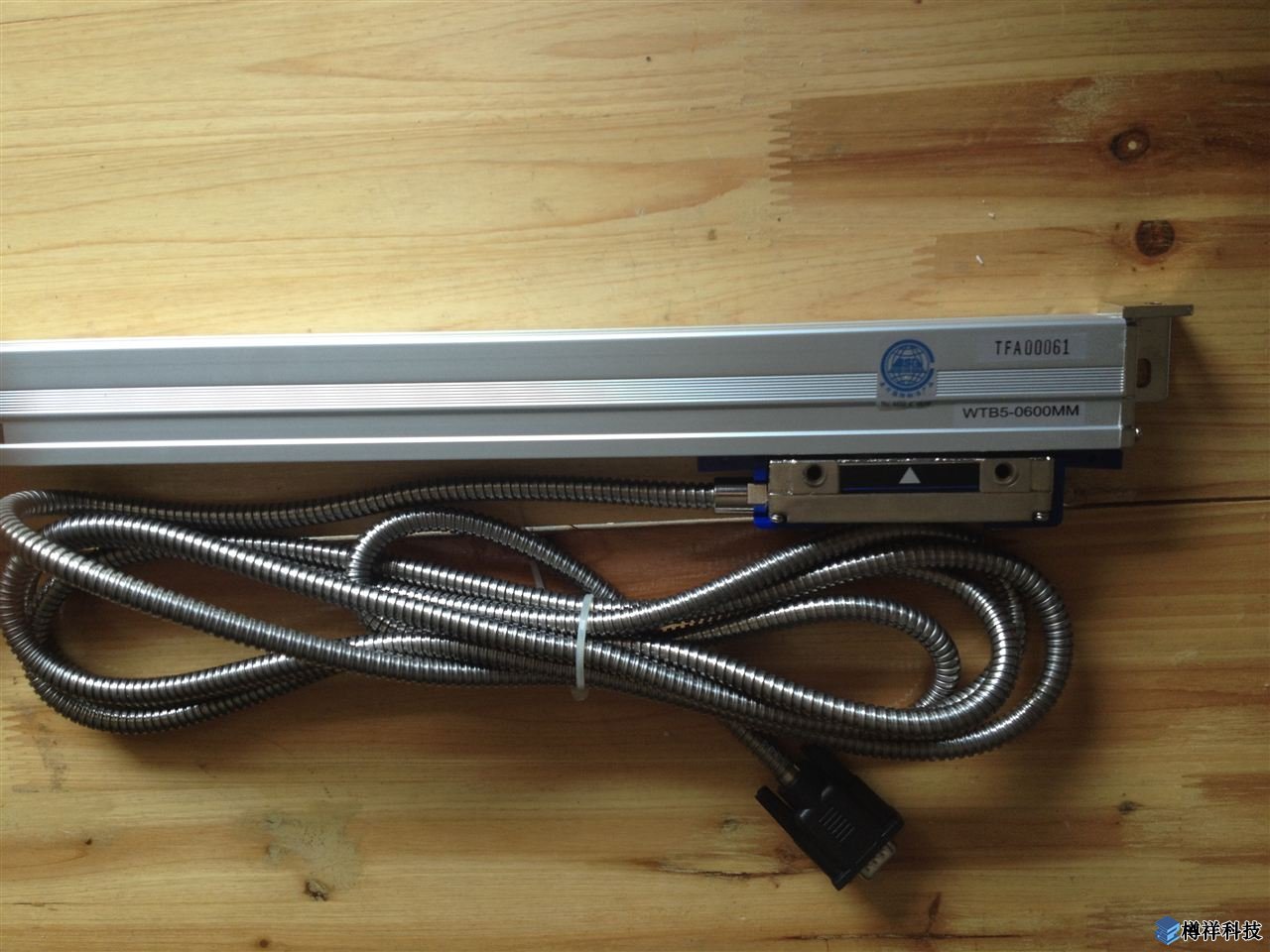

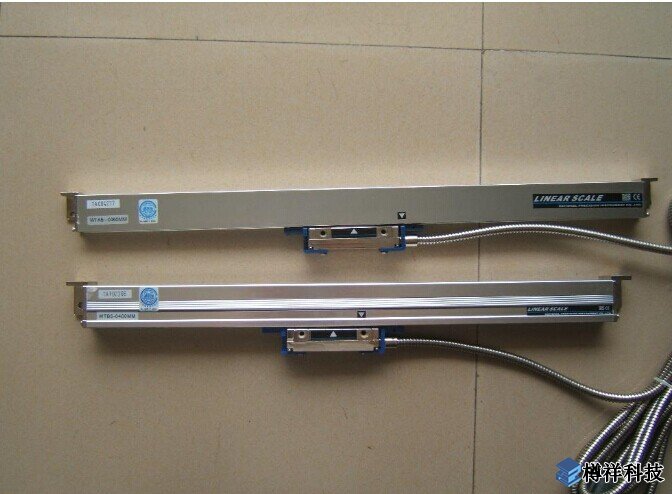

WTB1系列萬濠RATIONAL光柵尺常見故障檢測及維修的型號有

WTB1-0050mm WTB1-100mm WTB1-0150mm WTB1-0200mm WTB1-0250mm WTB1-0300mm
WTB1-0350mm WTB1-0400mm WTB1-0450mm WTB1-0500mm WTB1-0550mm WTB1-0600mm
WTB1-0650mm WTB1-0700mm WTB1-0750mm WTB1-0800mm WTB1-0850mm WTB1-0900mm
WTB1-0950mm WTB1-1000mm WTB1-1100mm WTB1-1200mm WTB1-1300mm WTB1-1400mm

WTB1-1500mm WTB1-1600mm WTB1-1700mm WTB1-1800mm WTB1-1900mm WTB1-2000mm

WTB1-2100mm WTB1-2200mm WTB1-2300mm WTB1-2400mm WTB1-2500mm WTB1-2600mm
WTB5-2100mm WTB5-2800mm WTB1-2900mm WTB5-3000mm WTB1-3100mm WTB1-3200mm

WTB1系列萬濠RATIONAL光柵尺常見故障檢測及維修的規格特點及技術參數：

1.采用自主設計的光學鏡頭組成的單一大面積光源，比一般的LED光源有更好的平行性和光強的均勻性，從而確保***分辨力狀態的穩定性；
2.單一大面積光源克服了傳統采用四對管LED光源老化不同步的問題，一年后信號的可靠度大幅提升，減少后期的維修成本；
3.接收模塊采用精心挑選6只大面積光電二極管封裝成一體，保證了電參數的一致性，確保***質量信號輸出，提***了抗污染能力及定位精度和響應速度；
4.采用一體注塑成型帶金屬軟外殼保護的雙層屏蔽線，防水，穩固可靠，特別適合遠距離傳輸，信號抗干擾能力強。　　
5.采用自主研發的弦波信號細分芯片，純硬件處理，轉換速度快，增量A/B正交信號輸出***達2.5MHZ；
6.每根光柵尺都經過嚴格的檢驗、測試，并可提供精度檢測報告，確保產品質量及質量可追溯性；
7.滑動采用***質量進口五只軸承，能保證長時間工作重復定位性；
8.尺身采用鋁合金型材經陽極處理，尺頭采用合金壓鑄鍍硬鉻，耐腐蝕，能長時間工作在環境惡劣條件下

技術規格參數：

WTB1系列萬濠RATIONAL光柵尺常見故障檢測及維修：

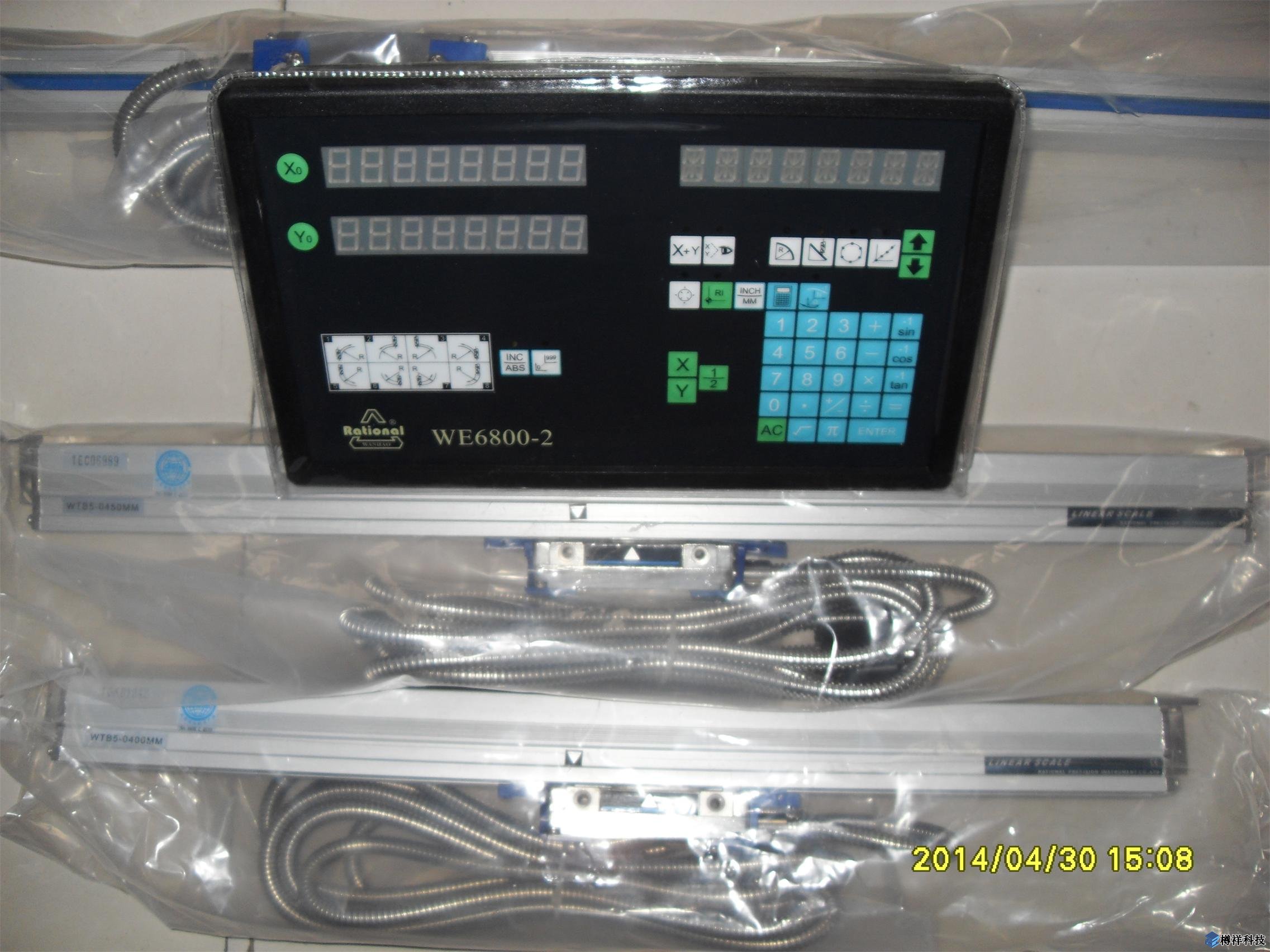

1、光柵尺接電源后數顯表無顯示

　　(1)檢查電源線是否斷線，插頭接觸是否良好。

　　(2)數顯表電源保險絲是否熔斷。

　　(3)供電電壓是否符合要求。

　　2、數顯表間斷計數

　　(1)檢查光學尺安裝是否正確，光學尺所有固定螺釘是否松動，光學尺是否被污染。

　　(2)插頭與插座是否接觸良好。

　　(3)光學尺移動時是否與其他部件刮碰、摩擦。

　　(4)檢查機床導軌運動副精度是否過低，造成光柵工作間隙變化。

　　3、數顯表不計數

　　(1)將傳感器插頭換至另一臺數顯表，若傳感器能正常工作說明原數顯表有問題。

　　(2)檢查傳感器電纜有無斷線、破損。

　　4、數顯表顯示報警

　　(1)沒有接光學尺

　　(2)光學尺被污染。

　　5、光學尺移動后只有末位顯示器閃爍

　　(1)A或B相無信號或不正常只有一相信號。

　　(2)有一路信號線不通。

　　(3)光敏三極管損壞

　　6、新光柵傳感器安裝后，其顯示值不準

　　(1)安裝基面不符合要求。

　　(2)光學尺尺體和讀數頭安裝不合要求。

　　(3)嚴重碰撞使光柵副位置變化。

　　7、讀數頭移動發出吱吱聲或移動困難

　　(1)密封膠條有裂口。

　　(2)指示光柵脫落，標尺光柵嚴重接觸摩擦。

　　(3)下滑體滾珠脫落。

　　(4)上滑體嚴重變形。

WTB1系列萬濠RATIONAL光柵尺常見故障檢測及維修后的注意事項：

（1）光柵尺傳感器與數顯表插頭座插拔時應關閉電源后進行。

（2）盡可能外加保護罩，并及時清理濺落在尺上的切屑和油液，嚴格防止任何異物進入光柵尺傳感器殼體內部。

（3）定期檢查各安裝聯接螺釘是否松動。

（4）為延長防塵密封條的壽命，可在密封條上均勻涂上一薄層硅油，注意勿濺落在玻璃光柵刻劃面上。

（5） 為保證光柵尺傳感器使用的可靠性，可每隔一定時間用無塵紙清洗擦拭光柵尺面及指示光柵面，保持玻璃光柵尺面清潔。

（6） 光柵尺傳感器嚴禁劇烈震動及摔打，以免破壞光柵尺，如光柵尺斷裂，光柵尺傳感器即失效了。

（7） 不要自行拆開光柵尺傳感器，更不能任意改動主柵尺與副柵尺的相對間距，否則一方面可能破壞光柵尺傳感器的精度；另一方面還可能造成主柵尺與副柵尺的相對摩擦，損壞鉻層也就損壞了柵線，以而造成光柵尺報廢。

（8） 應注意防止油污及水污染光柵尺面，以免破壞光柵尺線條紋分布，引起測量誤差。

（9） 光柵尺傳感器應盡量避免在有嚴重腐蝕作用的環境中工作，以免腐蝕光柵鉻層及光柵尺表面，破壞光柵尺質量。
