傳統的機械法測液面是利用浮子作為液面***度的接收器，后來為了提***測量精度，采用幾乎不受液體密度變化影響的探測板代替了浮子。探測板為扁平圓柱形，通常其密度大于液體，用重物通過繩子或借助動力裝置精度調整牽引索使之平衡，并總有一半浸在液體里。為了實現自動測量，將用機械法獲得頁面位移信息轉換成電量傳送和處理，這就是機電測量法。

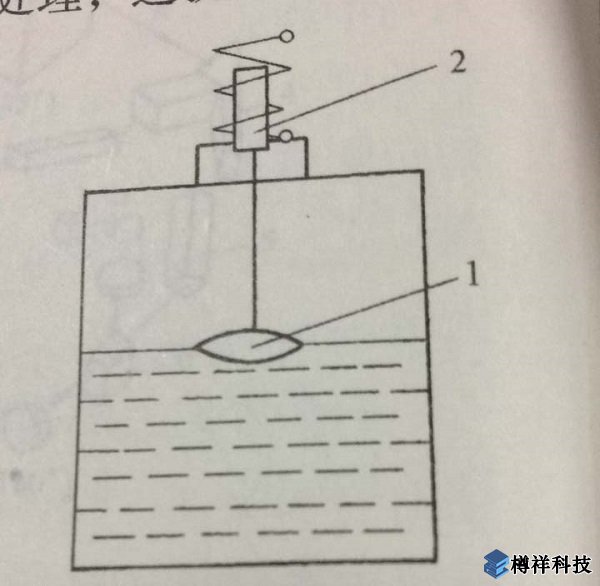

利用電感側頭感受浮子運動，從而實現液位數字顯示的原理。圖中浮子1通過剛性桿與電感測頭的貼心2相連，帶動鐵心與液位升降同步運動。該方法無須密封端蓋，運動無摩擦，可實現快速顯示。但對于精確測量，需用機械導向裝置對浮子運動進行導向。
